Y172型纖維切片器（哈氏切片器）使用說明書
信息來源：常州市雙固頓達機電科技有限公司 | 發布日期：
2018-11-23 22:13:52
| 瀏覽量：1968866
關鍵詞：Y172型纖維切片器（哈氏切片器）使用說明書,Y172型纖維切片器（哈氏切片器）操作步驟
一、 用途

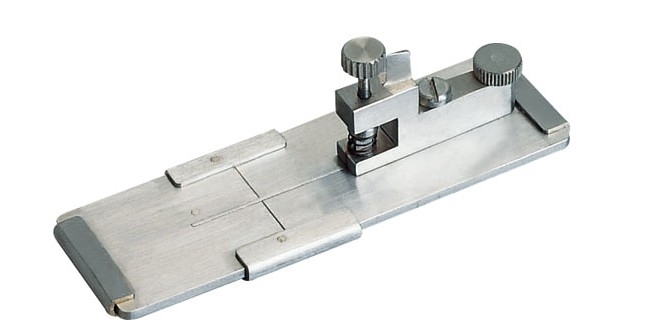

Y172型纖維切片器（哈氏切片器）用于將各種纖維截面切片，用顯微鏡觀察其組織結構。
二、 工作原理和結構特征

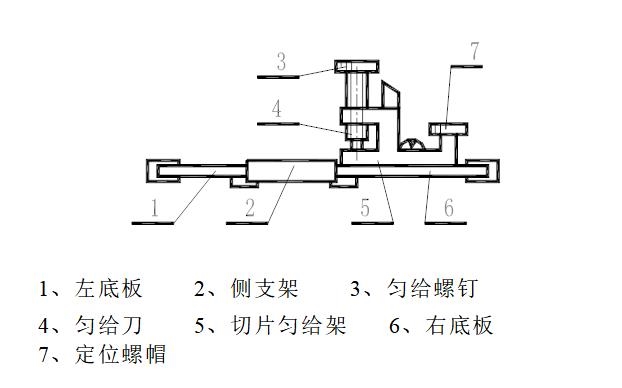

切片器結構如右圖所示。切片器由左右兩塊1.6mm厚的底板組成切片器底板，左右底板上有寬為0.8mm的嵌樣槽，它與左底板上的塞片配合將試樣推緊。在試樣上方有勻給刀，調節勻給螺釘，可控制試樣伸出底板的厚度。用刀片在底板部下方切得試樣薄片。
三、 主要技術指標
①.適用標準：GB/T10685
②.切片面積：3×0.8mm
③.^小切片厚度：20μm
④.外形尺寸： 82×27×25mm
四、 操作要點
1.將勻給螺釘按逆時針方向旋動，使勻給刀不與底板平面接觸，然后將定位螺釘輕輕拉起，使切片勻給架轉動一定角度，以使纖維束順利裝入嵌樣槽內。
2.將左底板向左拉出與右底板分離，將整理成伸直平行的適當數量纖維或紗線試樣嵌入右底板的嵌樣槽內，然后再將左底板沿導向槽推進，使試樣呈壓緊狀態。
3.用少量火棉膠滴在試樣上，移動試樣使其膠液充分滲入試樣。待膠液干燥后，用刀片割去外露的試樣。
4.將切片勻給架回復到原位，調節勻給螺釘，使試樣伸出底板（下面），再在試樣表面薄薄涂上層膠液。
5.待膠液干燥后，用刀片沿底板（下面）平面切下第一片試樣（注意：刀片刃口應平靠金屬板），丟棄第一片試樣。
6.根據所需要的試樣厚度調節勻給螺釘，切取第二、三、四片試樣。
