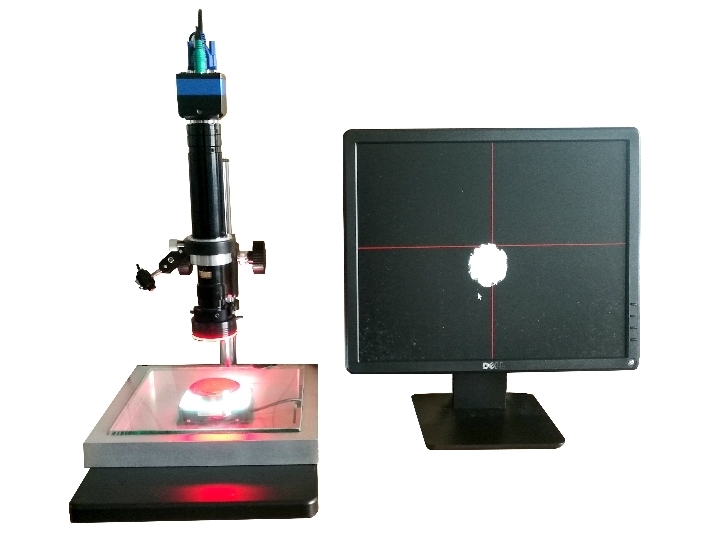

噴絲板紡絲孔的情況關系著紡絲品質的好壞，因此，新入廠噴絲板的紡絲孔品質狀況檢查顯得非常重要，并且噴絲板紡絲孔清潔設備效率也是影響生產的重要關鍵。目前針對噴絲板孔檢查的裝置，多以人工用顯微鏡投影方式來檢查，此檢查方式適用于化纖長絲噴絲板孔數少的噴絲板；對于噴絲板孔數非常多或者每日紡絲產量大的企業，可以考慮選擇全自動噴絲板檢測系統，此設備機械化程度高，省人工，檢測效率高，檢測速度塊。對于常規圓形噴絲板直徑在130mm,孔數在200孔以下的圓形噴絲板可以采用顯微鏡投影方法檢測噴絲板，噴絲板檢測儀器可以推薦使用常州市雙固頓達機電科技有限公司SG689M型手動噴絲板鏡檢儀玻璃臺面（常規款），將噴絲板放在玻璃平臺上，通過投影顯示在17寸戴爾顯示器上進行觀察（亦可選擇電腦軟件測量版本）。

一、產品用途：

SG689M型手動噴絲板鏡檢儀（玻璃臺面+顯示器）主要應用于國內化纖生產廠和噴絲板制造廠對各類圓形噴絲板微孔進行檢測，檢測噴絲板微孔有無污垢，顯示器可以投影顯示各類噴絲板微孔形狀（如圓孔，三葉孔，V形孔，C形孔等不同形狀）。
二、技術指標：
1.主機變倍范圍：0.7-4.5X或0.7-7.5X，根據需求配置其中1款
2.變倍比：1：6.5
3.工作距離：100mm
4.手輪調焦范圍：40mm
5.升降調節范圍(立柱)：110mm,
6.照明：輸入電壓：220，輸出：12V
三、設備詳細技術配置：
1.高清工業相機1個（VGA相機+電源線+鼠標1個）
2.常州雙固自制玻璃臺面1個，內置下光源（適用于檢測直徑130mm以下圓形噴絲板）
3.升降調節支架1個（用于調節焦距）
4.紅外線定位光源1套（用于定位噴絲板微孔）
5.上環形光源1套

6.高清變倍物鏡1個，變倍比（1:6.5）:0.7-4.5X （適用于微孔大小大于0.1mm的噴絲板）；噴絲板微孔小于0.1mm,選擇變倍比（1:6.5）:0.7-7.5X

7.17寸戴爾顯示器1個（用于放大顯示噴絲板微孔，配置4.5X物鏡^高放大倍率225倍；配置7.5X物鏡^高放大倍率375倍）

二、使用方法

①.1.取出底座和立柱（①），旋下立柱底部螺絲（②），將立柱固定在鏡檢儀底座（③④）；

②.去下立柱頂部蓋帽（①②），取出定位環（③），將定位環套在立柱上（④），取出鏡頭和滾輪調焦機構（⑤），將機構安裝到立柱上（⑥），蓋上蓋帽（⑦）；

③.取出定位點光源（①），將定位點光源固定在滾輪前方的螺柱上（②）；

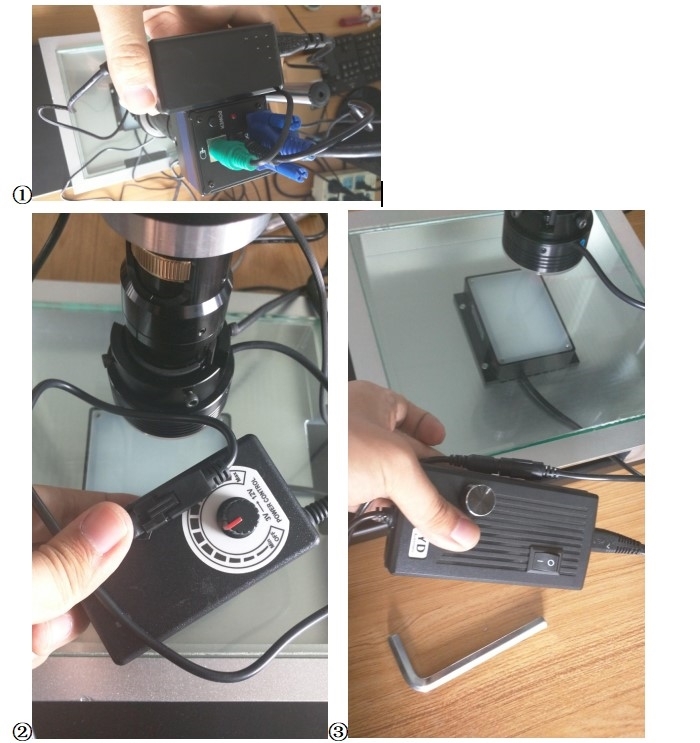

④.相機的連接如圖①，上光源連接如圖②，底部光源連接如圖③，然后將鏡檢儀與顯示器相連接。
