GB/T 24218.5-2016 紡織品 非織造布試驗方法 第5部分:耐機械穿透性的測定(鋼球頂破法)國家標準規定了采用規定直徑的鋼球測定非織造布耐機械穿透性的試驗方法，本標準適用于各種類型的非織造布。

【頂破強力定義】

在規定的條件下，作用于織物平面的垂直方向，使織物擴張致其破裂所需要的力。

【頂破強力測試原理】

原理：將試樣夾持在固定基座的環形夾持器內，鋼球頂桿以恒定的移動速度垂直的頂向試樣，使試樣變形直致破裂，測得頂破強力。

試樣尺寸要求：試樣應為邊長至少125mm的正方形或直徑至少是125mm的圓形，試樣不應該在距布邊300mm內取樣，強力機拉伸速度要求300mm/min，測試單位牛頓（N）。

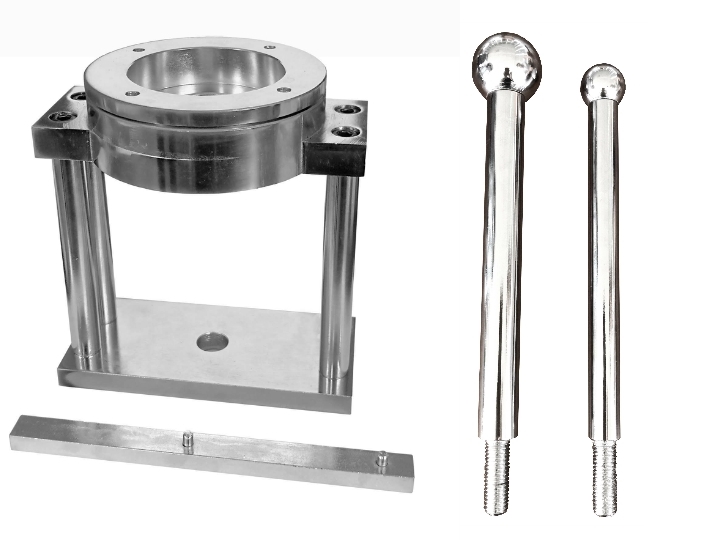

頂破夾具：鋼球頂桿直徑25mm，環形試樣夾持器內徑45mm

無紡布（非織造布）鋼球頂破強力測試儀推薦常州市雙固頓達機電科技有限公司（銷售電話15351977127）自主生產YG026B型織物彈子（鋼球）頂破強力機

【產品用途】

【儀器特點】

1、采用高精度、高效率測力傳感器，試驗數據準確。 2、控制器：計算機控制，抗干擾能力強，速度快，采樣速率≥1000 次/秒；并能同時處理曲線及報表（強力測量軟件兼容Windows32位以及64位系統）。 3、本機采用伺服電機及驅動器（矢量控制），精確控制織物拉伸和位移，伺服系統響應速度快，調速范圍廣，動態性能好，還具有過載保護。 4、顯示特點：測試過程中曲線動態跟蹤（監控），曲線坐標自動縮放，報表與曲線同時跟蹤顯示。 5、軟件語言版本：支持中文/英文快速切換，支持定制其它語言版本。 6、操作特點：配置觸摸屏操作，屏幕上可以進行快捷操作，測試的數據會在屏幕以及軟件上同步顯示。 7、能夠保存試驗數據及結果，具有曲線顯示，報表查詢等必要的功能，測試報表支持導出為excel等文件格式。 8、測試單位可以自由切換（N,cN,kg,lb等）。 9、預置多種標準，設備默認配置多項常用標準，用戶可以選擇常用符合要求的測試標準進行相關測試。 10、多種形式試樣夾具配合多種測試功能，應用范圍廣，測試對象多樣化。 11、通過串口線和電腦進行高速通訊，實現電腦軟件全程控制。 12、采用安全高端的機械結構，三級安全保護，具有上下限位保護裝置，傳感器超負荷保護，安全有保障。

【儀器性能及主要技術參數】

1、測試方式：等速伸長（CRE）原理測定，計算機控制，并記錄曲線動態變化，可根據需要選擇強力/伸長，強力/時間，伸長/時間曲線顯示。

2、測試方法：向上頂破試驗

3、拉力傳感器量程：1000N / 3000N / 5000N（選配）

4、測力精度：＜±1%

5、拉伸速度：0～500mm/min（任意設定），測頂破強力拉伸速度要求300mm/min

6、伸長分辨率：0.01mm

7、強力分辨率：0.01N

8、頂破夾具：環形夾持器內徑：ф45mm，鋼球頂桿直徑：ф25mm
9、打印：輸出各種形式數據，曲線及統計結果
10、電源：AC220V±10％    50Hz
11、設備外形尺寸（長×寬×高）：800mm×360mm×1350mm
12、重量：約150Kg
