通風式烘箱/干熱收縮測量?jī)x是長絲土工布中檢測原料干熱收縮率需要用的檢測設備，其性能符合GB/T16604滌綸工業長絲國家標準，GB/T16604國家標準適用于線密度為140 dtex～9000 dtex的滌綸工業長絲，檢測滌綸工業長絲干熱收縮率分為兩種方法，方法A-烘箱法需要用到通風式烘箱，立式量尺等裝置；方法B-儀器法需要用到干熱收縮率測量?jī)x，其可以檢測干熱收縮率和干熱收縮力。
滌綸工業長絲干熱收縮率檢測方法A-烘箱法

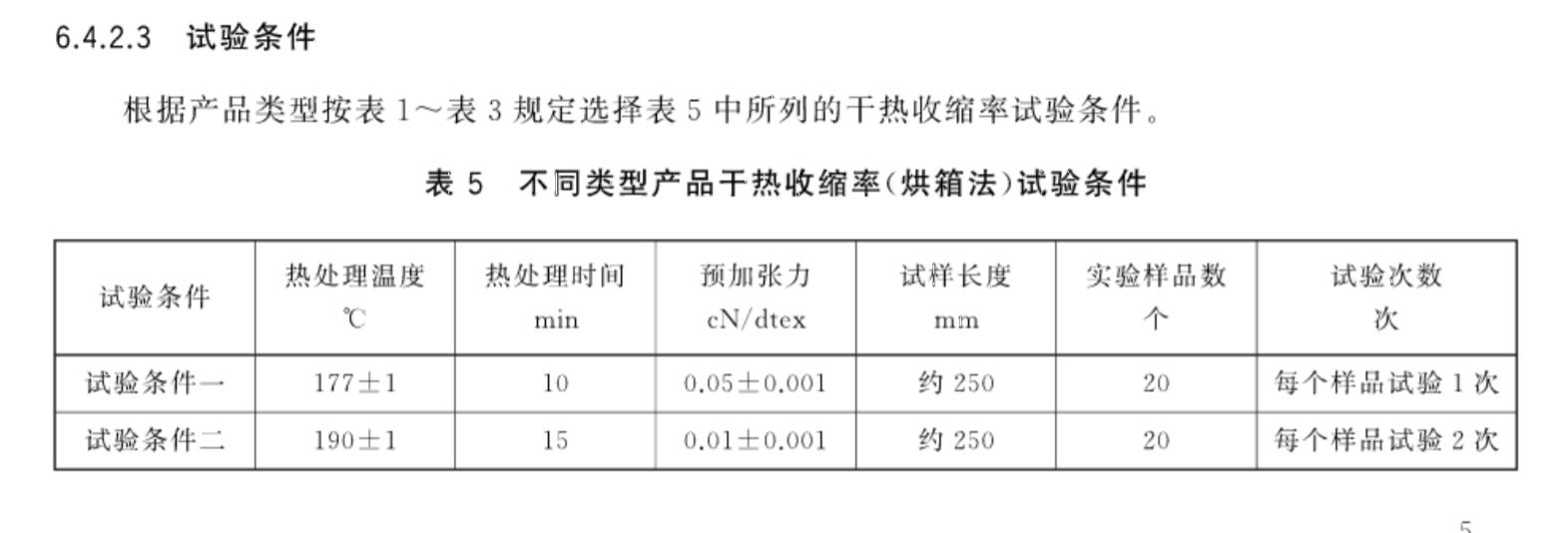

原理：在規定條件下，測定試樣經干熱空氣處理前后的長度變化，計算其干熱收縮率，試樣條件如下圖。
一、技術參數：

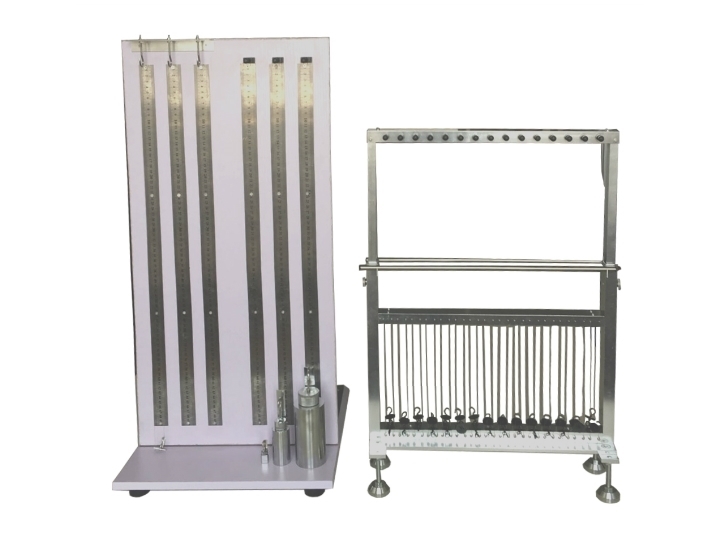

DDY6506型手動卷曲收縮率儀依據GB16604滌綸工業長絲方法A烘箱法測試方法用于手動測定滌綸工業長絲的干熱收縮率（配合Y101A-3型通風式烘箱使用）
二、儀器配置：
1、框式樣品架
①．雙面可掛30絞樣絲，上有30個雙向2.5CN的圓盤重錘，可在32#鋼絲軌道上滑動。
②．有升降裝置，其升降高度為380-550mm。
③．樣品架尺寸：450*80*400mm
2、測量裝置
①．裝有6根測量直尺0-700mm,測量直尺上裝有3個夾持器及3個掛絲鉤，其中一組掛鉤配2.5CN游碼重錘一個。
②．測量裝置尺寸：420*320*820mm
3、測量重錘：
負荷重錘：2.5CN 30個
測量重錘：25CN一個，500CN一個，2500CN一個，25CN，500CN上有標尺（客戶需要自行定制砝碼）
4、重錘砝碼精度：參照四等砝碼要求檢定。
【儀器用途】：

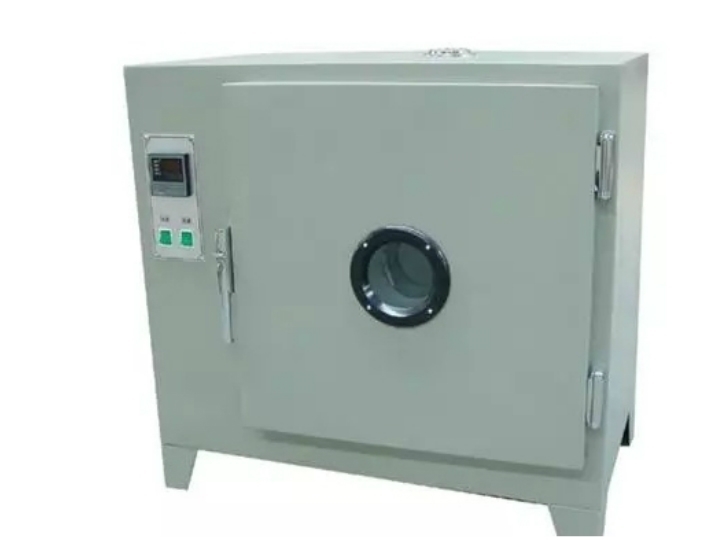

Y101A-3型電熱鼓風烘箱用于實驗室作烘焙、干燥之用，溫度數字顯示（LED）
【適用標準】
JB/T5520《干燥箱 技術條件》
【技術參數】
1.恒溫波動度：±1℃
2.加熱功率：4500W
3.電源：AC380V
4.溫度范圍室溫-300℃
5.Y101A-3型電熱鼓風烘箱工作室尺寸:600mm×500mm×750mm（長×寬×高）
該型號還有Y101A-1，Y101A-2，Y101A-4（用戶可自選型號）
1.型號：Y101A-1，電源電壓：AC220V，加熱功率：2000W，溫度范圍：室溫-300℃，工作尺寸長×寬×高：450mm×350mm×450mm
2.型號：Y101A-2，電源電壓：AC220V，加熱功率： 2400W，溫度范圍：室溫-300℃，工作尺寸長×寬×高： 550mm×450mm×550mm
3.型號：Y101A-3，電源電壓：AC380V三相五線制，加熱功率： 4500W，溫度范圍：室溫-300℃，工作尺寸長×寬×高：600mm×500mm×750mm
4.型號：Y101A-4，電源電壓：AC380V三相五線制，加熱功率： 6000W，溫度范圍：室溫-300℃，工作尺寸長×寬×高：800mm×800mm×1000mm
滌綸工業長絲干熱收縮率檢測方法B-儀器法（干熱收縮測量?jī)x測試）
表6 不同類型產品干熱收縮率（儀器法）試驗條件
|
試驗條件 |
熱處理溫度（℃） |
熱處理時間 |
預加張力（cN/dtex） |
試驗長度 |
實驗樣品數（個） |
試驗次數（次） |
|
試驗條件一 |
177±1 |
2 |
0.05±0.001 |
約250 |
20 |
每個樣品試驗1次 |
|
試驗條件二 |
190±1 |
5 |
0.01±0.001 |
約250 |
20 |
每個樣品試驗2次 |
【設備用途】

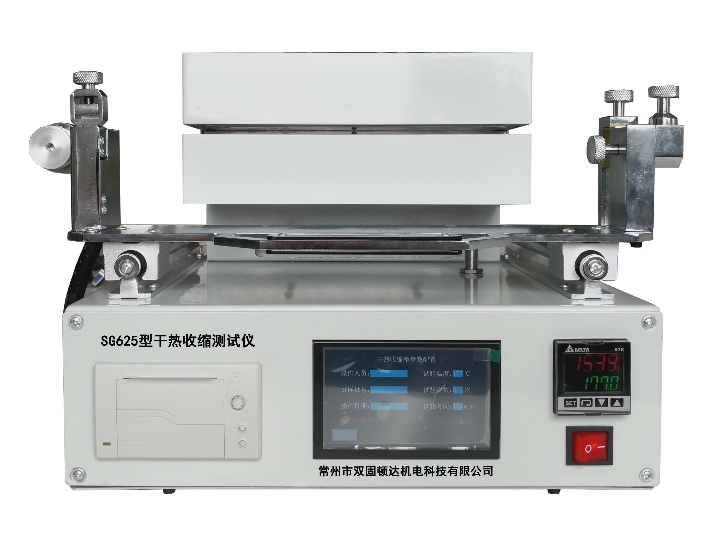

SG625型干熱收縮測試儀（干熱收縮測量?jī)x）用于測試線密度為140 dtex～9000 dtex的滌綸工業長絲的干熱收縮率和干熱收縮力。
【適用標準】
HG/T 2821.2-2012 V帶和多楔帶用浸膠聚酯線繩第2部分:軟線繩
GB16604-2017滌綸工業長絲
GB/T 30312-2013 浸膠紗線、線繩和簾線熱收縮試驗方法
GB T 9101-2017 錦綸66浸膠簾子布
【技術參數】
1、使用條件：環境溫度:-10～+40℃，相對濕度：45%～85%，無振動；10、液晶觸摸屏操作，帶微型打印機，方便打印測試報告。
11、預加張力砝碼：200克的一個組合體，150克一個組合體，100克一個組合體，50克一個組合體，20克一個組合體，50克砝碼1個，20克砝碼2個，10克砝碼1個，5克砝碼1個，2克砝碼2個，1克砝碼1個（砝碼可以根據試樣纖度和施加張力范圍組合施加）
12、設備外形尺寸（長×寬×高）：490mm×350mm×310mm
13、設備重量：約21kg

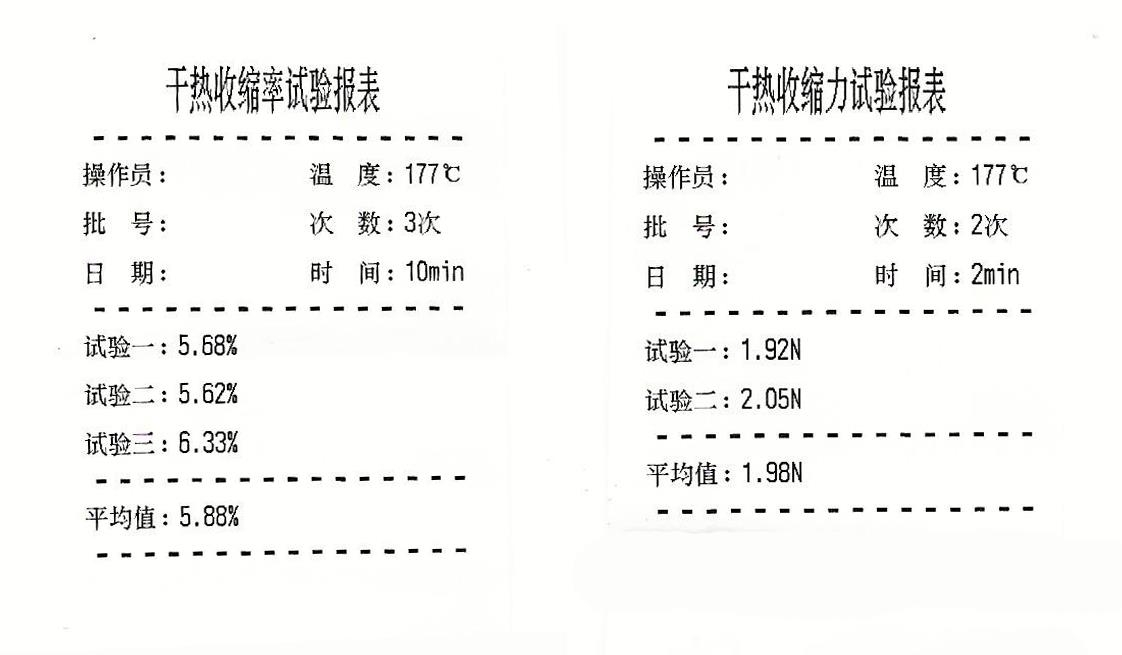

【干熱收縮率測試報告和干熱收縮力測試報告】
