1 、 適用范圍：適用于除了玻璃紗、彈性紗、芳綸紗、陶瓷紗、碳纖維紗和聚烯 扁絲紗以外的所有單根紗。

2 、 定義：

(1)  斷裂強(qiáng)力(breaking  force)：在紗線拉伸試驗中，試樣被拉伸至斷裂所施 加的最大力；對于紗線優(yōu)先選用厘牛頓(cN)表示。

(2)  斷裂伸長率(eiongation at break)：由斷裂強(qiáng)力產(chǎn)生的試樣長度增量， 以 對試樣原名義長度百分率表示。

(3)  斷裂強(qiáng)度(breaking  tenacity)： 紗線斷裂強(qiáng)力與線密度的比值。

(4)  卷裝(package)：適合于使用、運(yùn)輸、儲存等形式的一般紗線。

3 、 具體操作規(guī)范

(1)  抽樣程序

① 如果只需要平均值， 應(yīng)從大樣的各箱中盡量均勻的抽取 10 個卷裝， 作為實驗 室樣品卷裝。

② 如果已知試樣的變異， 且只需要平均值試樣數(shù)量應(yīng)按 0. 17CV 計算；其中 CV 是單根紗線斷裂強(qiáng)力值的變異系數(shù)，從類似紗線實驗積累的數(shù)據(jù)中獲得。

③ 如果同時需要測定平均值和變異系數(shù)， 應(yīng)從大樣中抽取 20 個卷裝， 實驗至少

100 根試樣。單短纖維紗的檢驗至少實驗 200 根試樣。實驗的試樣最少數(shù)量 為短纖維紗線 50 根，其他種類紗線 20 根。試樣應(yīng)均勻從 10 個卷裝中采集。

④ 從織物中拆取的紗線實驗，織物樣品應(yīng)充分滿足試樣的數(shù)量和長度的要求。 在拆取試樣過程中，應(yīng)小心避免紗線捻度損失。對于機(jī)織物，經(jīng)向試樣應(yīng)取 自不同的經(jīng)紗。 緯向試樣應(yīng)盡量從不同的區(qū)域隨機(jī)拆取有代表性紗線。

(2)  實驗準(zhǔn)備

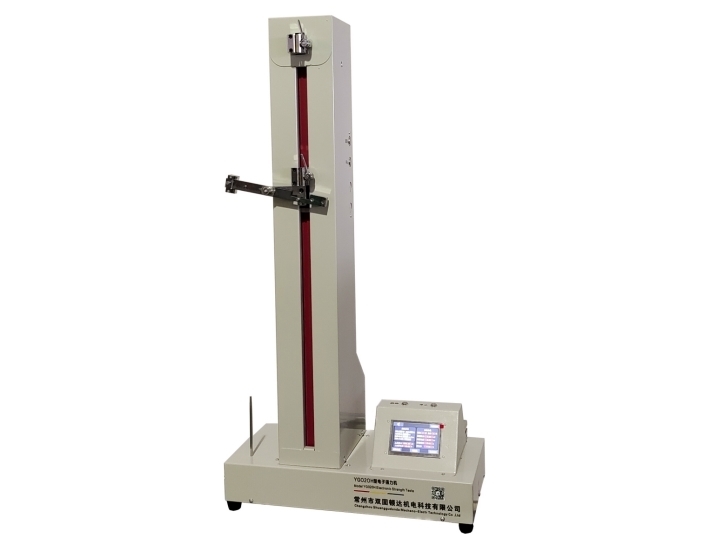

檢查儀器電源線、電器部件是否正常， 然后接通電源，并開啟電源開關(guān)； 檢 查并確保隔距長度為 500mm±2mm。

(3)  參數(shù)設(shè)置

在參數(shù)中檢查并確保隔距長度為500mm±2mm，拉伸速度為500mm/min ，輸入待測紗線的細(xì)度 (00.00) 及預(yù)加張力 (00000.00)，按“初始化”鍵使儀器進(jìn)入測試狀態(tài)。均含有對力傳感器自動清零(去皮) 的功能，在去皮時請確保上夾持器除本身自重外，未有任何其他附加受力，否則，去皮不準(zhǔn)將導(dǎo)致測試的不準(zhǔn)確。預(yù)加張力按(0.5±0.10) cN/tex 的標(biāo)準(zhǔn)計算。

(4)  裝夾試樣

在夾持試樣前，檢查鉗口準(zhǔn)確的對準(zhǔn)和平行，以保證施加的力不產(chǎn)生角度的 偏移。取一只待測試樣管紗， 插入紗架中， 并將紗頭用左手引出使之通過儀器上 的導(dǎo)紗鉤，然后用右手在下往上撥開上夾持器的手柄， 使鉗口張開，左手將紗線 通過上夾持器鉗口，并使通過鉗口的紗線有足夠長度，按“功能--去皮—確認(rèn)” 去皮， 再向下壓緊夾柄使上夾持器夾住紗線。左手握住紗頭不放， 右手握住下夾 持器手柄，將手柄往上提，下夾持器鉗口由于彈簧力的作用將自行張開， 左手將 紗線嵌入下夾持器， 再按“功能--去皮—確認(rèn)”去皮， 然后右手向下推置下夾持 器手柄，最后由下夾持器鉗口將其夾緊。

(5)  拉伸測試

按觸摸屏開始測試按鈕，下夾持器下降，試樣的拉伸試驗開始，整個過程中 要注意觀察在上下夾持器位置紗線是否有滑脫現(xiàn)象， 如有滑脫請在下夾持器自動復(fù)位后刪除該次數(shù)據(jù)。檢查試樣斷裂位置，如果斷口距上下夾持器鉗口距離≤5mm，廢除該次實驗值，重新進(jìn)行試驗。

(6)  打印試驗報告試樣按要求進(jìn)行完試驗次數(shù)后，此時可以打印，打印時按下“Print”圖標(biāo)， 選擇打印格式，確認(rèn)后即可打印試驗報告。
