【織物抓樣法拉伸執行標準】

GB/T 3923.2-2013 紡織品 織物拉伸性能 第2部分：斷裂強力的測定（抓樣法）

【抓樣試驗】

試樣寬度方向的中央被夾持器夾持的一種織物拉伸試驗。

【斷裂強力】

在規定條件下進行的拉伸試驗過程中，試樣被拉斷記錄的最大力。

【抓樣法拉伸測試原理】

用規定尺寸的夾鉗夾持試樣的中央部位，以恒定的速度拉伸試樣至斷裂，記錄斷裂強力。

【抓樣法拉伸試樣尺寸】

每塊試樣的寬度應為100mm±2mm，長度滿足夾持距離100mm。

【抓樣法夾具尺寸】

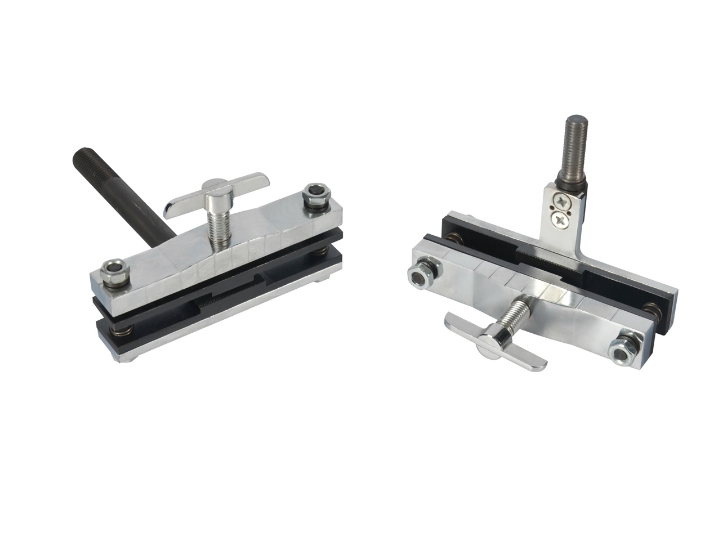

抓樣法夾具兩個夾片尺寸為25mm×40mm（抓樣法夾具如下圖所示）

【抓樣法拉伸試驗夾持距離和拉伸速度要求】

強力機夾持距離為100mm，特殊情況也可以設置為75mm,拉伸速度為50mm/min

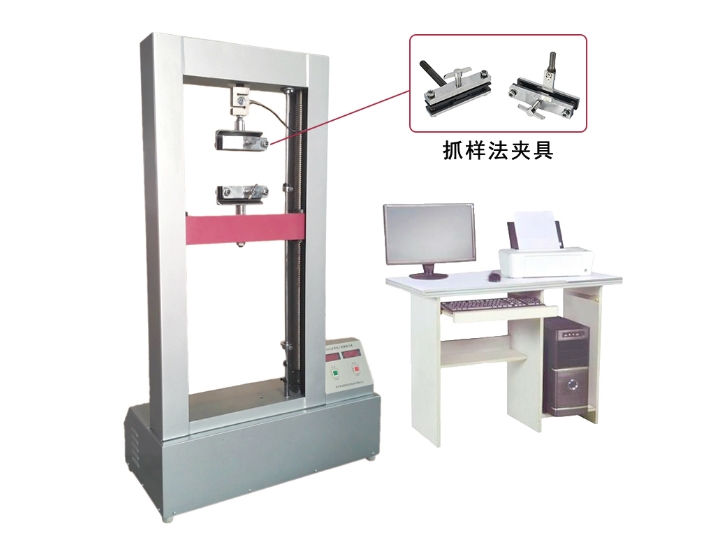

【織物抓樣法拉伸檢測儀器】常州市雙固頓達機電科技有限公司YG026B型電子織物強力機（抓樣法拉伸夾具）

【用途】

YG026B型電子織物強力機（抓樣法拉伸夾具）用于測定各種紡織品，棉、毛等機織物，非織造織物，面料等織物的抓樣法拉伸斷裂強力和斷裂伸長率，。

【符合標準】

GB/T 3923.2

【儀器特點】

1、采用高精度、高效率測力傳感器，試驗數據準確。

2、控制器：計算機控制，抗干擾能力強，速度快，采樣速率≥1000 次/秒；并能同時處理曲線及報表（強力測量軟件兼容Windows XP或Windows 7 32位操作系統）。

3、顯示特點：測試過程中曲線動態跟蹤（監控），曲線坐標自動縮放，報表與曲線同時跟蹤顯示。

4、操作軟件：中，英文自動切換，界面友好。

5、操作特點：操作簡便，可以自定義設置試樣名稱，批號，試驗次數，操作員姓名等信息。

6、能夠保存試驗數據及結果，具有曲線顯示，查詢等必要的功能，試驗速度連續可調,試樣拉斷自動停機，峰值保持等功能。

7、測試單位可以自由切換（N,磅，千克等）。

【儀器性能及主要技術參數】

1、測試方式：等速伸長（CRE）原理測定，計算機控制，并記錄曲線動態變化，可根據需要選擇強力/伸長，強力/時間，伸長/時間曲線顯示。

2、測試方法：抓樣法拉伸

3、拉力傳感器量程：100N / 200N / 500N / 1000N / 3000N / 5000N（選配）

4、測力精度：＜±1%

5、夾距：25～500mm(無級可調)

6、拉伸速度：25～500mm/min（任意設定）

7、回復速度：200mm/min（速度可調，建議速度：200mm/min）

8、有效動程：450mm（可定制）

9、伸長分辨率：0.01mm

10、試驗夾具：抓樣法拉伸夾具（兩個夾片尺寸為25mm×40mm）

11、打?。狠敵龈鞣N形式數據，曲線及統計結果

12、電  源：AC220V±10％    50Hz

13、外形尺寸：600×430×1250mm

14、重   量：約150Kg
