纖維圖像分析儀是通過CCD工業相機采集顯微鏡下所呈現的纖維圖像，依靠專業的圖像分析軟件來進行纖維的直徑測量、形態觀察和分析的分析系統，此套裝置由顯微鏡、高像素CCD攝像機和纖維圖像處理分析軟件組成。該系統通過專用的相機將顆粒在顯微鏡下的圖像拍攝下來傳輸給電腦，通過專用的纖維圖像處理分析軟件對圖像進行處理分析，具有直觀、形象、準確和測試范圍寬等特點，能夠?qū)崿F(xiàn)多功能纖維分析測量，適用于纖維長寬度測量、形貌觀察和分析。
纖維圖像分析儀YG002C具有以下幾個功能：
【功能1】強大的測量軟件（測量纖維直徑，截面積，纖維線密度D，統計含量）
【功能2】本設備可以用于分析各種纖維形態
【功能3】本設備可以用于動物纖維（如兔毛、羊毛）、化學纖維（如滌綸，錦綸，丙綸）、棉麻等纖維直徑測量，測量速度快操作簡便，減少人為誤差。
【功能4】本設備可以用于測量動物纖維（如兔毛、羊毛）、化學纖維（如滌綸，錦綸，丙綸）、棉麻等纖維的截面積。
【功能5】提供特種動物纖維、化學纖維及棉麻纖維樣品的圖庫，通過對混紡產品中單根纖維形態分析和直徑測量，可以得到各種混紡產品的纖維含量；
纖維圖像分析儀YG002C適用于以下一些標準：
GB/T10685 FZ/T30003 SN/T0756 AATCC20A GB/T 10685 GB/T 20732 GB/T 3364 GB/T 13835.6等
4、提供特種動物纖維、化學纖維標準樣品的圖庫，利于實驗人員對照，提高鑒別能力。
1、儀器結構：計算機、工業相機、顯微鏡、測量軟件
2、測量范圍：國標測量范圍1-200μm,儀器測量范圍1-2000μm(根據用戶需求配置）
3、測量精度：0.1μm
4、顯微鏡采用無限遠光學系統，提供了卓越的光學性能
5、顯微鏡物鏡：195N消色差物鏡 4×,10×,40×,100X
（根據測試要求自由切換）
6、鉸鏈?zhǔn)饺坑^察鏡筒，30度傾斜，360度旋轉，配置10X/16X目鏡各1個。
7、顯微鏡主體（具有載物臺（雙層機械移動平臺，大小140×132mm，移動范圍76×52mm），同軸粗微動機構（粗調20mm，微調0.002mm），聚光鏡，上下光源，電源）
8、外置開關穩壓電源，輸入AC90-240v，輸出DC5V/2A

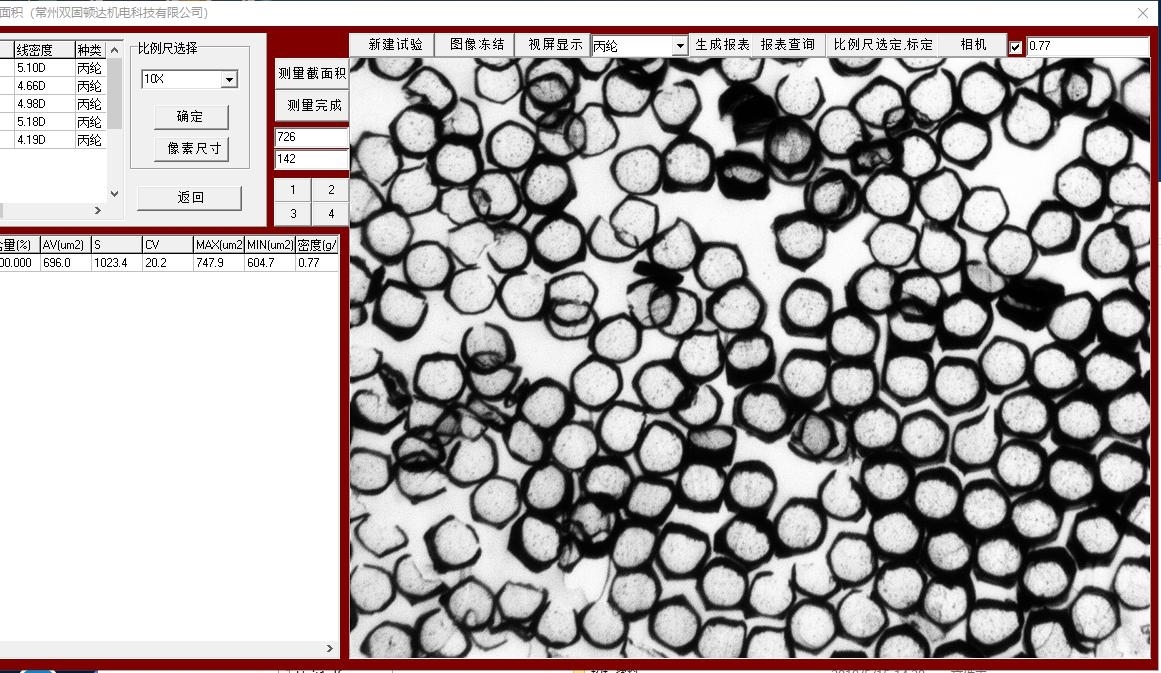

9、測量軟件分為直徑測量和截面積測量2個程序，輸入纖維的比重可以測量出纖維的D數，方便靈活。
10、數據校正功能，可以在軟件中根據測試需求自行校準纖維的直徑（μm）。
11、軟件點擊圖像凍結后可保留當前視場的測量標記，大幅提高測量速度和精度；
12、提供纖維樣品圖庫，纖維種類多達20種以上。
13、測試報表可以輸出為Word，Excel，PDF等多種格式，方便用戶儲存和查詢。
14、隨機附件：說明書1份，合格證1份，顯微鏡1臺，相機1臺，纖維切片器1把。
15、電源：AC220V 50Hz
16、設備外形尺寸（長×寬×高）：240mm×210mm×390mm
17、重量：4.5kg
