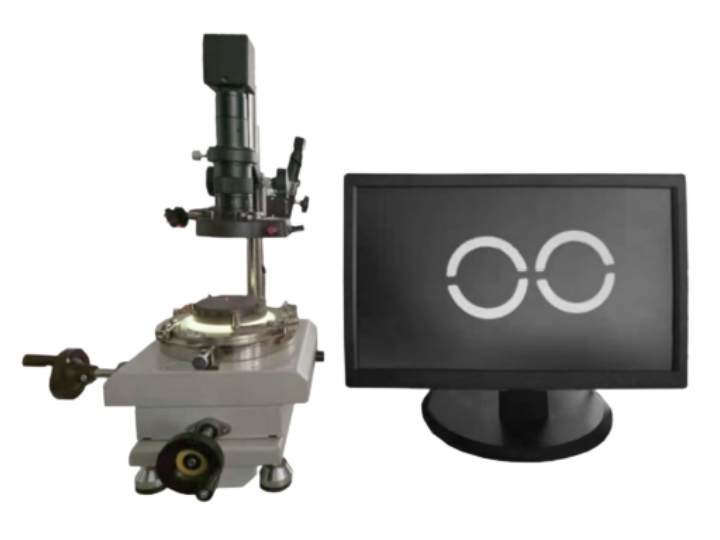

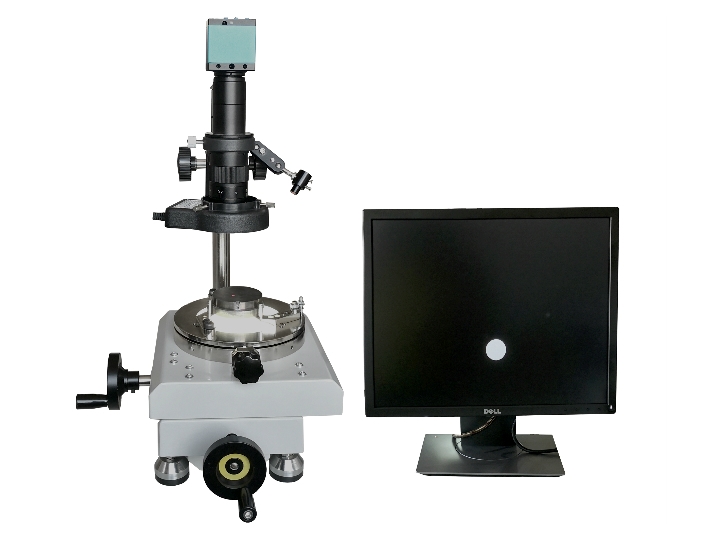

SG689HT型手動噴絲板檢測儀（滑臺+顯示器）

關鍵詞：SG689HT型手動噴絲板檢測儀（滑臺+顯示器）

所屬分類：噴絲板檢測設備

產品概述：本儀器主要應用于國內化纖生產廠和噴絲板制造廠對各類噴絲板微孔的合格性檢測，本產品操作簡單、易學、高效。

在線咨詢

產品詳情圖片集錦

一、產品用途：

SG689HT型手動噴絲板檢測儀（滑臺+顯示器）主要應用于國內化纖生產廠和噴絲板制造廠對各類噴絲板微孔的合格性檢測，本設備采用XY軸滑臺以及360°同心圓旋轉夾具操作，相對于傳統的用手移動噴絲板方式，大幅度提高了檢測效率。
【技術指標】
1.鏡頭放大倍率范圍：0.7X-4.5X
2.變倍比：1：6.5
3.工作距離：100mm
4.手輪調焦范圍：40mm
5.升降調節范圍(立柱)：110mm,
6.照明：輸入電壓：220，輸出：12V
7.圖像顯示部分：圖像在顯示器上高清放大顯示。

三、設備詳細技術配置：

1.SG689HT型噴絲板檢測儀主機1臺
2.噴絲板夾具1套（兼容噴絲板直徑?55-?120mm），可定制
3.X軸Y軸移動操作滑臺1套（根據噴絲板形狀和尺寸定制）
①.X導軌及圓周方向全程運行輕巧，平穩
②.X導軌方向全程移動范圍內成像清晰
③.圓周方向360°旋轉（適用于同心圓分布圓形噴絲板）
④.X軸，Y軸方向均為手搖移動
4.升降調節支架1個（用于調節焦距）
5.高清相機1個（帶HDML接口和VGA接口）
6.高清變倍物鏡1個，變倍比（1:6.5）:0.7X-4.5X
7.紅外線定位光源1套（用于定位噴絲板微孔）
8.上環形光源1套（亮度范圍可調）
9.顯示器1臺（用于放大顯示噴絲板微孔，相機連上后顯示的畫面放大倍率=鏡頭倍率×50倍）
10.設備外形尺寸：380mm×310mm×510mm(長×寬×高)
11.重量：17kg
